فقاعة غرامة vs . ناشرات الفقاعات الخشنة: علم كفاءة نقل الأكسجين
الفيزياء الأساسية للتهوية
كفاءة نقل الأكسجين (OTE)في معالجة مياه الصرف الصحي ، يتبع قانون هنري ومبادئ نشر فيك . المحدد المفتاح هومساحة سطح الفقاعة لكل وحدة حجم:
ناشرات الفقاعة غرامة(0.5-3 mm diameter) توفر مساحة سطح 2.8 متر مربع
ناشرات الفقاعة الخشنة(5-20 mm) تقدم فقط 0.3 متر مربع/لتر
هذه النسبة 9: 1 تملي لماذا تحقق الفقاعات الدقيقة 42-55 ٪ ote vs . 15-25 للأنظمة الخشنة . ومع ذلك ، فإن علم المواد والمعلمات التشغيلية تغير بشكل كبير أداء العالم الحقيقي .
التحليل المقارن: الأداء والاقتصاد
*الجدول: المقارنة الفنية والتشغيلية (استنادًا إلى بيانات الحقل 10-
| المعلمة | ناشرات الفقاعة الجميلة (EPDM) | ناشرات الفقاعة الخشنة | عامل ميزة |
|---|---|---|---|
| معدل نقل الأكسجين | 4.5-6.2 kg o₂/kwh | 1.2-1.8 kg o₂/kwh | 3.5x |
| عامل ألفا () | 0.55-0.65 | 0.75-0.85 | قاذورات ↓ 30 ٪ |
| OTE القياسية | 42-55% | 15-25% | 2.4x |
| استهلاك الطاقة | 0.45-0.65 kwh/kg o₂ | 1.2-1.8 kwh/kg o₂ | 65% ↓ |
| التردد القاذور | كل 18-24 شهور | كل عام5-8 | الصيانة ↑ 3x |
| تحسين العمق | 4-6 متر | 7-9 متر | المرونة ↑ |

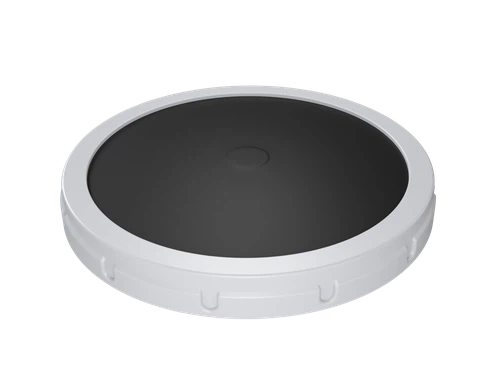

هل تحتاج إلى فنيين محترفين في Juntai لمساعدتك في حل المشكلات المتعلقة بأقراص التهوية؟
اختراقات العلوم المادية
1. ابتكارات فقاعة جيدة
- الجرافين DOPED EPDM: يزيد من حياة الغشاء 40 ٪ (15+ سنوات)
- أنماط ليزر معقولة: 350-500 مسام مع التسامح ± 5μm
- مضادات الميكروبات النانو: تقليل نمو الأغشية الحيوية بنسبة 80 ٪
2. تقدم الفقاعة الخشنة
- فوهات توليد الدوامة: إنشاء فقاعات أصغر بنسبة 50 ٪ في نفس الطاقة
- فتحات التنظيف الذاتي: نظام النبض الهوائي يمنع انسداد
- مركبات HDPE-Aramid: الصمود 250 كيلو باسكال في الظهر
إرشادات الاختيار الخاصة بالتطبيق
| سيناريو العلاج | النوع الموصى به | الأساس المنطقي الفني |
|---|---|---|
| مياه الصرف الصحي العالية | فقاعة خشن | يقاوم الانسداد من الألياف/الشحوم |
| Deep Tanks (>8m) | نظام هجين | خشن لخلط + غرامة للنقل |
| إزالة المغذيات | فقاعة جيدة | دقة السيطرة على النترج |
| النفايات الصناعية | فقاعة غرامة مغلفة | المقاومة الكيميائية + الكفاءة العالية |
| تحسين الطاقة | فقاعة غرامة مع VFD | 40 ٪ توفير الطاقة مقابل . الخشنة |
التقنيات المستقبلية: تهوية من الجيل التالي
1. أنظمة الفقاعة التكيفية
- الأغشية الكهربية: تغيير حجم المسام من 200μm إلى 5 مم عبر 0-50 v control
- تحجيم الفقاعة AI-يحركها: يضبط بناءً على حمل COD/BOD في الوقت الفعلي
- ضخ نانوبوببل: <200nm bubbles enhance mass transfer by 3x
2. تهوية إيجابية للطاقة
- استرداد Hydrovoltaic: توليد 0.8 كيلو واط/متر مكعب من الطاقة الحركية الفقاعية
- المولدات الكهروإجهادية: تحويل الضغط الهيدروليكي إلى الكهرباء
- الطلاءات الحرارية: التقاط الحرارة من أنظمة الضاغط
3. منصات الصيانة الذكية
- أجهزة استشعار غشاء مضمّنة: اكتشاف انسداد المسام 4 أسابيع ما قبل الفشل
- التنظيف المستقل الطائرات بدون طيار: إزالة الأغشية الحيوية بالموجات فوق الصوتية
- سجلات صيانة blockchain: تاريخ الأداء غير القابل للتغيير
دراسة حالة: تعديل النبات البلدي في ميونيخ
تحدي:
- 28 ٪ استهلاك الطاقة من التهوية
- استبدال الغشاء المتكرر (120 يورو ، 000/السنة)
- النترجة غير المتسقة
حل:
- تم تثبيت diffusers الفقاعة الدقيقة الجرافين (12 ،000)
- نظام التحكم في الذكاء الاصطناعي مع خرائط DO
- تمت إضافة وحدات الاسترداد hydrovoltaic
نتائج:
- خفضت الطاقة التهوية 41 ٪ (توفير 580 يورو ، 000/السنة)
- امتدت عمر الغشاء إلى 12+
- زادت إزالة TN من 72 ٪ إلى 89 ٪
- العائد على الاستثمار: 3.2 سنة
